從轉換器之前（即上游的流量信號）在轉換器內部和儀表之后也足夠，然后根據綜合考慮的過程進行充分檢查，以進行初步調查和判斷，然后進行充分檢查，以確定故障原因。逐項進行詳細檢查，并嘗試進行故障排除。該過程中列出的檢查項目順序的原則是：
（1）不必首先通過觀察或查詢來進行主要操作，即先進行易操作，再進行困難的操作；
（2）根據過去的現場維護經驗，頻率更高，未來發生概率更高的是第一位；
（3）檢查本身的順序。如果通過初步調查確定是造成后者多次故障的原因，則可以提前進行檢查。
三，故障檢查并采取措施
本節從故障原因的上述四個方面討論檢查方法和措施。
1，確定變頻器故障的原因在變頻器之前或之后以及儀表下方
檢查流程圖的項目1。故障發生在轉換器之前，即傳感器與傳感器/轉換器之間的信號電纜（在儀器內部，一種電磁流量計信號連接線通常很少出現故障）；其次是傳感器本身中的下部儀器及其后面的積分器或流量計算機。
首先，在水的管道系統和流量傳感器，變流器的靜態無流量狀態下，兩個信號端子和功能端子或保護端子短路，觀察變流器的輸出信號是否足夠為零。如果可以達到零，則可以在轉換前初步判斷故障，但不能在轉換器本身和位后儀器中判斷故障。下一步可以集中在檢查連接電纜和傳感器上；如果不為零，則應在轉換器和后儀表上檢查重心。
2.確認信號電纜的完整性以及兩個電極場和液體之間的完全接觸。
檢查流程圖的項目2。如果斷開信號回路，則輸出信號將超過最大值，因此該檢查項目主要是為了檢驗流量信號回路的完整性。信號回路由電纜及其連接端子，流量傳感器的一對電極以及電極之間的液體組成。除檢查電路的通斷外，還應核實電纜型號，各觸點的連接正確性，絕緣性是否符合要求。流量傳感器電極與液體的接觸（兩個電極都與液體接觸，或者一個電極末端與電極的接觸，信號電纜也已斷開。流量傳感器必須修改為可以充滿液體的位置）等，以消除電極與液體端接觸的原因。
3，檢查變頻器設定值的正確性，檢查零位和滿點

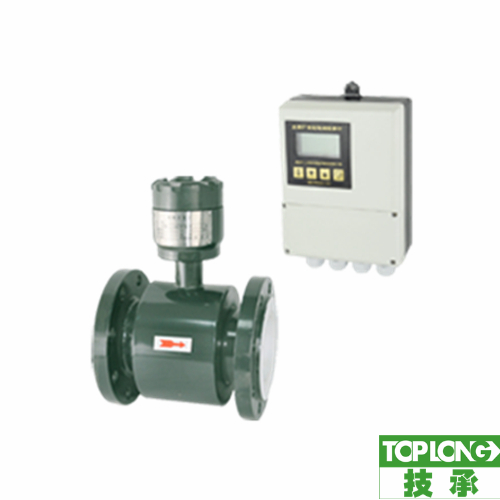

檢查流程圖的第3項。分離式電磁流量計出廠時，將根據合同規定的直徑和流量以及設定的參數對通用的轉換器和傳感器進行實際流量校準，傳感器和轉換器必須一一對應。因此，請先檢查匹配是否正確，再檢查儀器常數和變頻器參數是否一致。然后使用模擬信號檢查零。體重計不需要檢查該項目。
4，檢查（后位）流量計
檢查流程圖的第4項。電磁流量轉換器將流量信號輸出到流量積分器，流量計算機和其他較低級別的儀器。如果將儀表連接到帶電（即有功負載）上，并且負載上的電源反饋會損壞轉換器的輸出電路，則會出現輸入信號值過滿的現象，應采取電氣隔離措施。
轉換器的輸出電路有兩種類型：允許接地和不允許接地。如果允許接地人員，則輸出仍超過滿度值，則轉換器出現故障；如果不允許將接地的人誤接地，則只要除去接地，操作就可以正常進行。
5，檢查是否從液體中引入電干擾
檢查流程圖項目5。在沒有激勵電流的情況下，使用萬用表或示波器檢測兩個電極上的干擾電勢。這種故障現象常出現在堿工業氯化鈉電解過程和陰極保護管道中，可以采取電磁流量傳感器與管道絕緣的措施，使電極和液體處于同一電位。
6.檢查轉換器本身
轉換器本身的故障導致輸出信號值過大的原因更加復雜。這可能是由于轉換器中每條單元線的一條鏈路引起的，并且隨類型（模擬或數字）而變化很大。對于一般用途的單位；現代E+H電磁流量計的電路板可以分為可互換和相互獨立的單元，備用電路板的更換（或在儀器正常運行時臨時借用其他相同類型的電路板）可以采用檢查并確定替代方法。
流程圖的第一檢查項目6，即輸入/輸出電路。根據模擬電路轉換器或數字電路轉換器這兩種類型的特性，檢查幾個環節，模擬電路轉換器應從反饋回路斷開，輸出回路損壞；應從ND轉換電路和輸出電路作為主要檢查環節來分析數字電路轉換器。
然后檢查流程圖的項目7，轉換器的其他電路。
上面的過程是工程技術人員總結出的一套有效的工作過程，我們應該能夠在實際操作中按照規范進行操作，以便能夠快速有效地發現問題，迅速解決故障。技承儀表（上海）有限公司廠家是一家專業生產磁翻板液位計以及各種規格壓力，流量，溫度儀表等、公司擁有先進的管理水平，現代化的專業生產設備，的標定裝置。如果你想了解更多的關于電磁流量計資訊，可在線咨詢我們的客服人員，我們將竭誠歡迎您的蒞臨。
