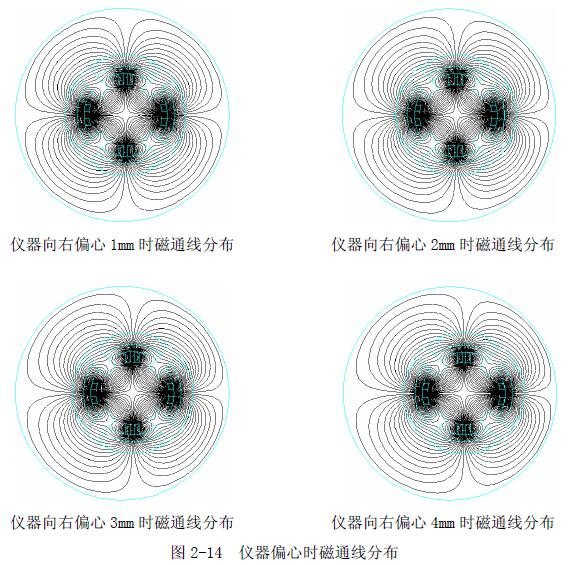

從圖中可以看出，當電磁流量計偏離中心位置時，磁通線的分布也會發生變化。儀器中的離心率不再保持對稱性之后，管道中的原始磁通線是對稱分布的。在儀器和管道之間的環形空間中，右側的磁通量線分布更密集，而左側的磁通量線則更稀疏。并且隨著儀器向右偏心距的增加，這種變化更加明顯。
因此，當使用井下四電極電磁流量計進行測量時，應考慮儀器是否位于管道中心。只要儀器是偏心的，管道中激勵磁場的分布就會發生變化，并且當流體切斷磁場線時產生的感應電勢也會發生變化，從而導致測量結果與實際情況有所偏差。
此外，在測量管中，由于長時間注入水或聚合物，還會有一些沉積物，懸浮的鐵屑和其他雜質，這些物質可能具有導磁作用，從而影響儀器產生的磁場，然后可能會影響測量結果。因此，有必要研究在不同的導磁率和不同尺寸的廢鐵存在下的磁場分布。

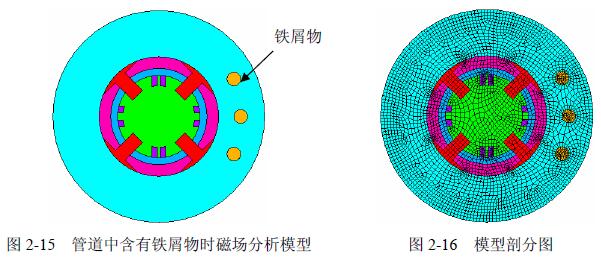

將鐵屑放在環形空間中以建立磁場分析模型，如圖2-15所示。圖中的三個橙色球是鐵屑。圖2-16顯示了該模型的細分圖。

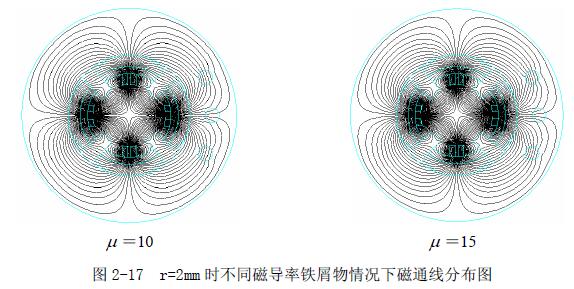

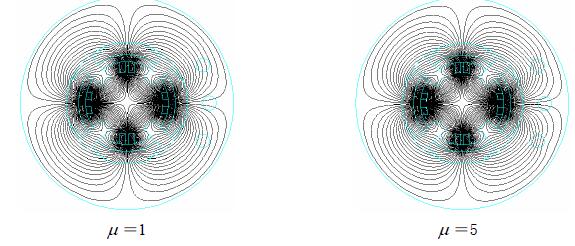

為了更廣泛地研究廢鐵對測量的影響，選擇廢鐵的半徑為R = 0.5mm，1mm，1.5mm，2mm，2.5mm，3mm，磁導率μ在1到1之間變化。 參照圖15來計算各種條件下的磁場分布。 本文只給出了r = 2mm時各種滲透率的變化規律，如圖2-17所示。 對于其他大小，情況也類似。
從圖2-17中可以看到，隨著廢鐵的磁導率的增加，廢鐵的磁導率也隨之增加，因此其附近的磁場也發生了變化。但是，該變化很小，如從1到15的磁導率變化可以看到的，并且通量線的分布并沒有很大的不同。磁通線僅在最接近廢鐵的位置處具有很小的變形，并且?guī)缀醪挥绊懺谄渌恢玫拇磐ň€的分布。因此，管中鐵屑的存在對儀器的測量結果影響很小。
綜上所述，儀器本身的偏心位置將對電磁流量計的測量結果產生很大的影響。通常，在儀器的兩端都安裝扶正器，以確保儀器位于管道的中心，這基本上可以消除偏心的影響。至于流體中的鐵屑，它們的大小和性質對測量沒有太大影響，因此基本上可以忽略不計。因此，可以得出結論，井下四電極流量計的磁場分布在測量流量時對測量結果的影響很小，因此可以忽略不計。在下一章中，主要從流場分布的角度研究測量特性。
