今天關于脈動流量對流量計測量的影響問題，給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
產生脈動流的原因很多，例如在增壓器出口附近，控制閥頻繁操作，管路發生振蕩且管路中存在渦流時，有時壓力和溫度檢測器會產生渦街。也會形成脈動流。其特點是介質流量不穩定，但周期性變化，流體在加速或減速過程中會影響葉輪轉速，但葉輪旋轉相對滯后，流行可以理解為“慣性”，它具有對流量計的精確測量有一定的影響。
1流量測量
目前，直接測量脈動流量仍然非常困難，但是可以通過誤差方程分析，實驗室測試和專業的脈動流量誤差檢測設備來檢測和分析特定脈動流量的測量誤差誤差。前兩種方法基于脈動流的幅度和頻率的可測量性，可以通過激光多普勒技術，熱線風速儀等進行測量。設備制造商已生產出專業的脈動流誤差檢測設備。
1.1誤差方程分析
通過對機翼理論的研究，可以建立涉及慣性的誤差運動方程，包括角，葉輪半徑，角速度和其他參數，并可以通過特定的渦輪流量計獲得脈動流的不同幅度和頻率的測量誤差。編程。根據動量守恒定律，可以建立速度，切線速度等參數的非線性微分方程，并通過計算和分析從理論上推導測量誤差。
1.2實驗室測試
在現場測量了脈動流的特性。已知的標準體積壓縮空氣用于模擬實驗室中的脈動流。將測量值與標準體積進行比較以分析測量誤差。
1.3錯誤檢測設備的檢測
本實用新型涉及一種可精確測量脈動誤差值的氣體脈動流量誤差測量設備，但在山西省尚未廣泛使用。在大多數天然氣公司的實際運營管理過程中，無法從日常運營監控數據中獲得脈動流量的特征參數。因此，主要定性地描述脈動流對渦輪流量計的測量偏差的影響。
2測量誤差
許多學者研究了脈動流對計量學的影響。分析結果表明，由于葉輪受流體加速度的影響較小，而受流體減速的影響較大，因此計量方面始終存在正的供銷差異。另外，正的供銷差異取決于脈動流的振幅和頻率。總體而言，如果脈動流的頻率大于葉輪的角頻率，則正的供銷差異將隨著脈動幅度的增加而增加。
3.脈動流量對測量結果的影響

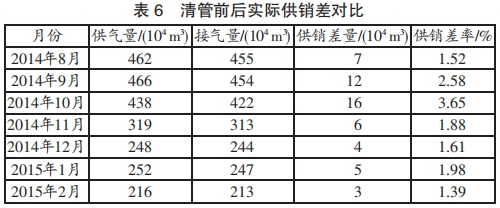

A子站的渦輪流量計距離壓縮站（由往復式壓縮機加壓）不到7公里，該壓縮站非常靠近上游，并且該子站的技術布局緊湊。根據現場測量，流量計的上游直管段的長度約為DN6（DN是渦輪流量計的口徑，mm），下游直管段的長度約為4DN。此外，沿7公里管道的崎terrain地形，加上大量的煤層氣（CBM）大量水，很容易在低洼地區形成液體積聚，并且液體積聚還會引起脈動流。 2014年8月至2014年10月，當下游公司發現積極的供銷缺口持續增加時，它對變電站A和變電站B的渦輪流量計進行了校準，但校準結果全部合格。隨后，下游公司于2014年11月5日至7日對A到B輸電站的管道進行了清管作業，共清除了23噸污水中的雜質。清管完成后，正供與銷之間的差異顯著減小。表6顯示了清管前后供求之間的實際差異。
