2301投入式液位變送器采用高性能的擴散硅壓力傳感器作為測量元件，經過高可靠性的放大處理電路及精密溫度補償，將被測介質的表壓或絕壓轉換為標準的電壓或電流信號。本產品體積小巧，使用安裝方便，直接投入水中即可測量出變送器末端到液面的液位高度。

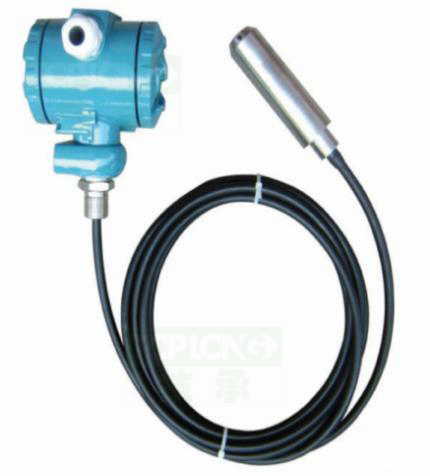

2301投入式液位變送器
1.采用先進電路處理技術，性能穩定、高靈敏度；
2.多種量程，最大可測200m（水柱壓力）；
3.采用316L不銹鋼隔離膜片或防腐膜片，適用于多種測量介質；
4.配置靈活，根據需要可選擇不同配置；
5.一體式、分體式可選；
6.激光調阻溫度補償，零點、量程可現場調節；
7.范圍寬抗腐蝕，適于多種介質；
工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。
| 技術參數 | |
|---|---|
| 測量形式及范圍： | 0~1~200mH2O; |
| 允許過載： | 2倍滿量程壓力； |
| 工作溫度： | -20~80℃， |
| 溫度補償： | -10~70℃ |
| 存儲溫度： | '-40~80℃， |
| 精度： | 0.25%FS（典型）0.5%FS（最大）； |
| 穩定性誤差： | 0.2%FS（典型），0.5%FS（最大）； |
| 溫漂系數： | 0.01%FS（典型，量程不小于5mH2O）0.03%FS（典型，量程小于5mH2O）; |
| 輸出信號： | （4~20）mA（二/三線制）、（0~10/20)mA、（0~5）V、 |
| （1~5）V、（0~10）V; | |
| 供電電源： | 15~36VDC（標定電壓24VDC); |
| 負載（Ω）： | 電流輸出型＜(U-15V)/0.02A、電流輸出型＞5k; |
| 外殼材料： | 合金鋁； |
| 膜片： | 316L不銹鋼；聚四氟乙烯防腐處理膜片 |
| 電纜： | 專用防水透氣電纜； |
| 機械保護： | IP68（壓力傳感器部分），IP65（接線盒變送器部分）； |
| 選型代碼 | ||||||
|---|---|---|---|---|---|---|
| 2301- | 1 | 2 | 3 | 4 | 5 | 6 |
| 原理與應用 | ||||||
| 1 | 擴散硅通用型 | |||||
| 2 | 陶瓷電容式型 | |||||
| 1 | 3 | 聚四氟乙烯防腐型（特氟龍） | ||||
| 2 | 外型結構 | |||||

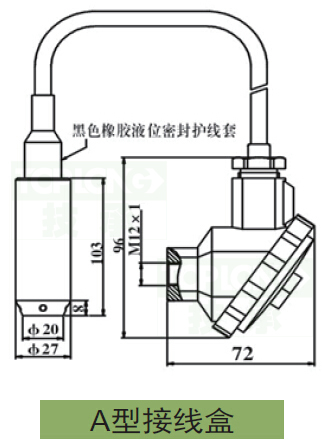

| A | 普通小型接線盒 | |||||

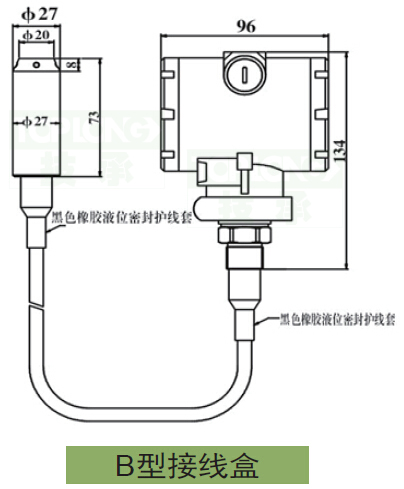

| B | 2088殼體（不帶顯示） | |||||
| BD | 2088殼體LED表頭顯示 | |||||
| 3 | 輸出信號 | |||||
| E1 | (0~5)VDC | |||||
| E2 | 二線制（4~20）mA（默認） | |||||
| E3 | (0~10）mA | |||||
| E4 | 其它注明 | |||||
| 4 | 準確度 | |||||
| A1 | 0.1%F.S | |||||
| A2 | 0.25%F.S | |||||
| A3 | 0.5%F.S | |||||
| 5 | 探頭類型 | |||||
| C1 | 默認為標準型（非防腐型） | |||||
| C2 | 防腐型（接液部分四氟防腐處理） | |||||
| 6 | 顯示方式（僅限于分體式帶接線盒類型） | |||||
| D1 | 無顯示（默認） | |||||
| D2 | 0~100%線性指示 | |||||
| D3 | LCD數字量程顯示（液晶） | |||||
| D4 | LCD數字0~100%顯示（液晶） | |||||
| D5 | LED數碼管0~100%顯示 | |||||
| 7 | OEM定制 | |||||
| / | 無定制內容常規出貨 | |||||
| A | 無銘牌光版定制產品 | |||||
| B | 指定銘牌指定商標產品 | |||||
2.訂購帶LCD或LED表頭的變送器時，變送器的供電電源應不低于20VDC.
3.為確保產品可靠工作，建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地。
4.若訂購產品滿量程小于0.5m液位時，本公司提供1.0級精度的產品。
5.特殊要求：如強震動、瞬間沖擊力、強電磁、射頻干擾，敬請與本公司商洽，并在訂單中注明。
