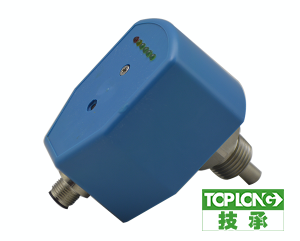

3220型熱式流量傳感器,基于熱式原理在封閉的探頭內包含兩個電阻,其中一個被加熱作為探測電阻,另一個未被加熱作為基準電阻,當介質流動時,加熱電阻上的熱量被帶走,電阻值被改變,兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層,能有效防止管道內水垢,銹垢等污垢附著,抗污能力更強,工作更穩定。
● 獨有錐形探頭設計,能有效防止介質中纏繞物的纏繞。
●全防水殼體設計,獨有防水調節旋鈕,不用拆卸密封螺紋,即可任意調節,方便更可靠。
●適用管徑范圍大,隨意調節設定點,可選防腐型,耐壓最高可達100Bar,指示燈直接顯示流量,可選
繼電器、模擬量輸出或模擬開關量一體化輸出。
可對管道中的液體流動情況進行實時監控,無活動部件,免維護,安裝方便,
一種型號適用于多種管徑要求,模擬開關量輸出,并采用6個LED實時顯示流體流速狀態,實現下列監控功能:
介質流動,降低/提高流速;介質存在/不存在;介質流動/靜止;監控管道內流體流速大小、斷流監測或防止泵的空轉。
●被廣泛應用于石油化工、電力、冶金、鋼廠、造紙、食品加工、水處理、電池廠等行業。
●氣液兩用型,可用于氣動和液壓系統,可用于循環水、切割液及潤滑油的斷流監測,以及泵的空轉保護。
|
設定范圍:
|
25 CM/S(水)
|
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3…7500 CM/S(油)
|
||||||||||||||||||
|
20…50000 CM/S(空氣)
|
||||||||||||||||||
|
信號輸出:
|
PNP、NPN、繼電器,模擬量(4…20mA)
|
|||||||||||||||||
|
常開+常閉(SPDT)
|
||||||||||||||||||
|
供電:
|
DC 24V±20%
|
|||||||||||||||||
|
接通電源:
|
最大400mA(PNP或NPN型)
|
|||||||||||||||||
|
最大1A@48VAC/DC(繼電器型)
|
||||||||||||||||||
|
空載電流:
|
最大80mA
|
|||||||||||||||||
|
流量指示:
|
LED排(6個)
|
|||||||||||||||||
|
設定方式:
|
電位計設定
|
|||||||||||||||||
|
耐壓范圍:
|
100bar
|
|||||||||||||||||
|
介質溫度變化:
|
≦4℃/s
|
|||||||||||||||||
|
響應時間:
|
1…13s,典型值2s
|
|||||||||||||||||
|
初始化時間:
|
約8s
|
|||||||||||||||||
|
電氣保護:
|
反向/短路/過載保護
|
|||||||||||||||||
|
防護等級:
|
IP67
|
|||||||||||||||||
|
介質溫度:
|
-20…100℃
|
|||||||||||||||||
|
環境溫度:
|
-20…80℃
|
|||||||||||||||||
|
儲存溫度:
|
-20…100℃
|
|||||||||||||||||
|
接線方式:
|
M12接插件
|
|||||||||||||||||
|
材質:
|
304不銹鋼
|
|||||||||||||||||
|
外殼:
|
304不銹鋼
|
|||||||||||||||||
|
重復精度:
|
±2%
|
|||||||||||||||||

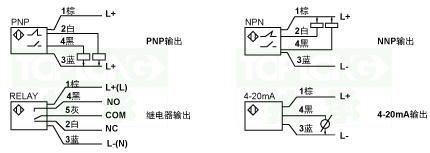

接線圖

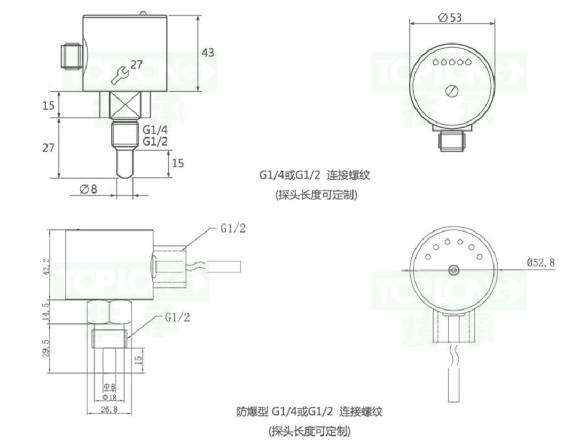

尺寸圖

LED功能及設定(開關量型)

LED功能及設定(模擬量型)

將流量傳感器裝好,使介質以需要監測的低限流速流動,調整下限旋鈕,使第四個綠色LED亮(20mA)此后,輸出將正比于靜止和上限之間的流速,即4mA對應靜止流速,20mA對應上限流速。
工作原理
3220型數顯熱式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊,流量開關的熱傳導同介質的流速密切相關,測量時,由發熱模塊發出熱量,如果管道內沒有介質流動,則感應模塊接收到的熱量是一個固定值,

當有介質流動時,感熱模塊所接收到的熱量將隨介質的流速變化而變化,感熱模塊將這溫差信號轉化成電信號,再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出,流量開關通過這個信號對介質的流速進行顯示及控制。
安裝說明
1.水平安裝:當管道內介質為滿管時,可以采用此安裝方式,但是當管道內液體為非滿管時,不能采用此安裝方式,因為有可能導致流量開關的探頭接觸不到介質,而不能正常工作。


2.側式安裝:
在管道內介質為滿管或非滿管時,均可以采用此安裝方式。


3.垂直安裝:
當垂直管道安裝時,應該安裝在介質由下至上的流動管段下。


4.倒裝:
禁止此安裝方式,此安裝方式會管道底部的沉積物覆蓋頭,導致流量開關不能正常工作,且如果安裝時密封不嚴會導致滲漏水長時間浸泡流量開關,致使流量開關損壞,而且此安裝方式也不利于設定流量開關的參數。


選型代碼
| 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| 3220- | - | - | - | - | - | - |
| 款式類型 | |||||||||||||||||||
|
1
|
2燈型熱式流量開傳感器(流量開關) | ||||||||||||||||||
|
2
|
4燈型熱式流量傳感器(流量開關) | ||||||||||||||||||
|
3
|
6燈型熱式流量傳感器(流量開關) | ||||||||||||||||||
|
4
|
6燈型熱式流量傳感器(流量開關)塑料外殼經濟型 | ||||||||||||||||||
|
5
|
7燈型熱式流量傳感器(流量開關) | ||||||||||||||||||
|
6
|
數顯熱式流量傳感器(流量開關) | ||||||||||||||||||
| 1 |
7
|
數顯熱式流量傳感器(流量開關)防爆功能 | |||||||||||||||||
| 接口螺紋 | |||||||||||||||||||
|
G12
|
接口外螺紋G1/2 | ||||||||||||||||||
| 2 |
G14
|
接口外螺紋G1/4 | |||||||||||||||||
| 供電方式 | |||||||||||||||||||
|
D
|
直流24V±20%供電 | ||||||||||||||||||
| 3 |
W
|
交流220V±20%供電 | |||||||||||||||||
| 輸出信號 | |||||||||||||||||||
|
P
|
PNP輸出 | ||||||||||||||||||
|
N
|
NPN輸出 | ||||||||||||||||||
|
C
|
繼電器輸出 | ||||||||||||||||||
| 4 |
A
|
4…20mA輸出(直流供電可選) | |||||||||||||||||
| 輸出方式 | |||||||||||||||||||
|
R
|
常開+常閉輸出(SPDT) | ||||||||||||||||||
| 5 |
N
|
4…20mA輸出 | |||||||||||||||||
| 接線方式 | |||||||||||||||||||
| 6 |
Q
|
接插件式 | |||||||||||||||||
| OEM定制 | |||||||||||||||||||
| / | 無定制內容常規出貨 | ||||||||||||||||||
| A | 無銘牌光版定制產品 | ||||||||||||||||||
| 7 |
B
|
指定銘牌指定商標產品 | |||||||||||||||||
