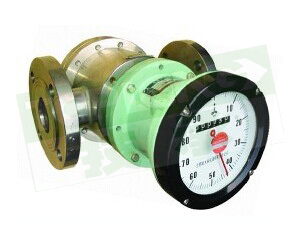

由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是絕對密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量
橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。變送器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器。
適用于瀝青.潤滑油.植物油.柴油.石油.渣油.煤油.機油.汽油.重油.燃料油.導熱油.原油.輕油.絕緣油.液壓油.等多種油產品
| 公稱通徑（mm） | DN10～DN200 | |||||||||||||||||
| 被測液體粘度： | 2～3000（mPa.s） | |||||||||||||||||
| 防護等級： | IP65（特殊訂制IP68） | |||||||||||||||||
| 重復性誤差： | 測量值的±0.2、±0.5 | |||||||||||||||||
| 精度等級： | 0.2，0.5%級 | |||||||||||||||||
| 被測介質溫度： | 常溫型： -45～100℃ | |||||||||||||||||
| 高溫型： +60℃～200℃ | ||||||||||||||||||
| 超高溫型：200℃以上 | ||||||||||||||||||
| 額定工作壓力： （高壓可定制） | 鑄鐵：≤1.0MPa | |||||||||||||||||
| 不銹鋼：≤1.6MPa | ||||||||||||||||||
| 鑄鋼：≤2.5MPa（4MPa，6.5MPa可選） | ||||||||||||||||||
| 輸出信號： | 脈沖信號或者4－20mA電流信號 | |||||||||||||||||
| 電流輸出 | 負載電阻 | 0～10mA：0～1.5kΩ | ||||||||||||||||
| 4～20mA：0～750 Kω | ||||||||||||||||||
| 數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA | |||||||||||||||||
| 供電電源： | AC220V、DC24V或3.6V電池 | |||||||||||||||||
| 消耗總功率： | 小于20W | |||||||||||||||||
| 環境溫度： | 零下40～＋60℃ | |||||||||||||||||
| 相對溫度： | 5%～95% | |||||||||||||||||

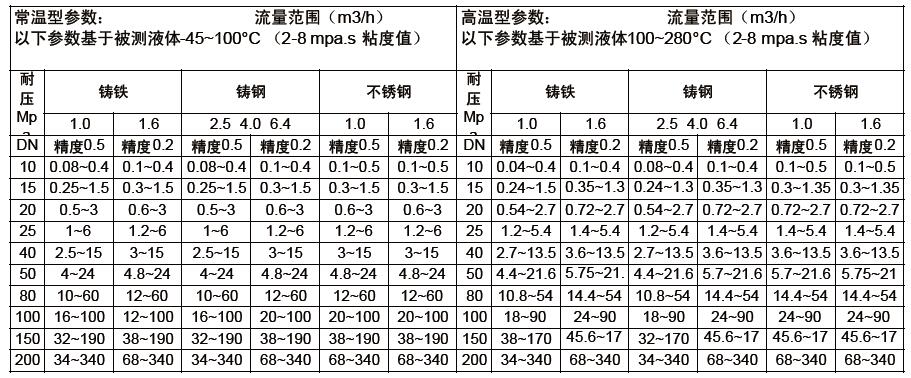

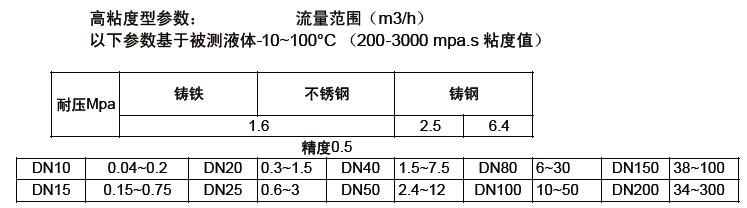

口徑與流量參數表 (表一)

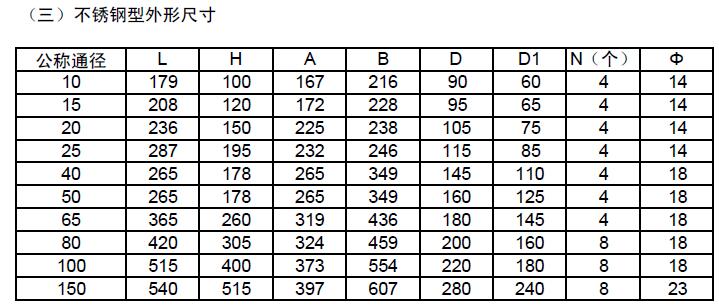

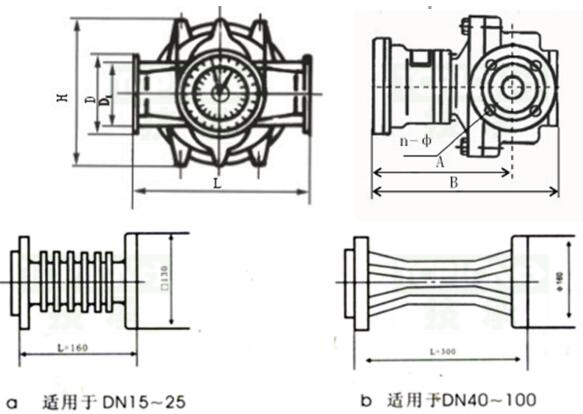

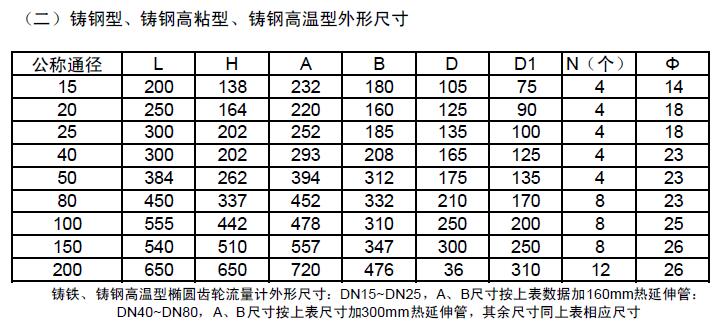

外形參數表
| 通徑 | |||||||||||||||||||
| 例如：DN25選項代碼"025" | |||||||||||||||||||
| 1 | DN10,DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200, | ||||||||||||||||||
| 材質 | |||||||||||||||||||
|
A
|
材質：鑄鐵 | ||||||||||||||||||
|
B
|
材質：鑄鋼 | ||||||||||||||||||
| 2 |
C
|
材質：不銹鋼 | |||||||||||||||||
| 被測液體粘度 | |||||||||||||||||||
|
1
|
2-200mpa.s | ||||||||||||||||||
| 3 | 2 | 200-3000 mpa.s | |||||||||||||||||
| 被測介質溫度 | |||||||||||||||||||
|
C
|
常溫型 -45~100°C | ||||||||||||||||||
| 4 |
G
|
高溫型 60~280°C | |||||||||||||||||
| 精度等級 | |||||||||||||||||||
|
A
|
0.5級 | ||||||||||||||||||
| 5 |
B
|
0.2級 | |||||||||||||||||
| 耐壓值 | |||||||||||||||||||
| 6 |
3F
|
詳見參數備選項 如1.0=1MPa | |||||||||||||||||
| 供電類型 | |||||||||||||||||||
|
A
|
DC 24V 直流 | ||||||||||||||||||
|
B
|
AC 220V 交流 | ||||||||||||||||||
| C | DC 3.6V 直流 | ||||||||||||||||||
| 7 |
D
|
無供電 | |||||||||||||||||
| 信號類型 | |||||||||||||||||||
| A | 脈沖信號 | ||||||||||||||||||
| 8 | B | 4－20mA電流信號 | |||||||||||||||||
| 備選項：就地顯示系統 | |||||||||||||||||||
|
/1
|
機械字輪累積量顯示單元(備選項) | ||||||||||||||||||
|
2F
|
IP65 分體型 | ||||||||||||||||||
| 9 |
/2
|
液晶數顯單元(備選項) | |||||||||||||||||
| OEM定制 | |||||||||||||||||||
|
/
|
無定制內容常規出貨 | ||||||||||||||||||
| A | 無銘牌光版定制產品 | ||||||||||||||||||
| 10 |
B
|
指定銘牌指定商標產品 | |||||||||||||||||
