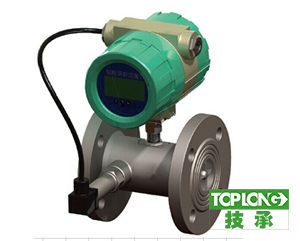

3321型氣體渦輪流量計是一種精密流量測量儀表，與我廠開發的7100系列流量積算儀表配套可用于測量氣體的體積流量或者質量流量。可廣泛用于石油、化工、冶金、科研等領域的一般氣體、天然氣、煤氣等氣體計量、控制系統。
氣體渦輪流量計還可與控制室中的二次儀表或控制器相連，實現積算、傳輸和控制功能。.
壓降小，最大壓損約為1Kpa
測量精度高 可達1%特殊校準可達0.5%
低流速 可用于1.5m/s的低流速場合
補償 有溫度、壓力補償
潤滑 采用德國GRW自潤滑軸承或外部加油系統
一體化表頭可帶 RS 485通訊
一體化表頭可帶上下限報警和當量輸出功能
氣體工況流量和標方流量的換算
"氣態方程：Pv=naRT"
p為壓強，V為體積，n為物理的量，R為常數，T為絕對溫度
理想氣態當p,V,n,T的單位分別采用Pa(帕斯卡)，m3(立方米)，mol，R的輸出為8.31
比如 計量時候的穩壓補償，其實就是換算一下，將工況流量直接轉換成標方(20℃,101.325Kpa)流量。
例如：工況溫度32度，工況壓力0.6MPa,工況流量100m3/h,試計算標方流量為：
標方流量=工況流量×(工況壓力絕×標況溫度絕)÷(標況壓力絕×工況溫度絕)
Q標=100×(701325×273)÷(101325×305)=619.5345m3/h
|
規格
型號 |
流量范圍(m3/h）
|
流體溫度
(℃) |
環境溫度
(℃) |
相對溫度
(℃) |
公稱壓力
(MPa) |
最大壓力損失
(KPa) |
||||||||||||||||
|
基本誤差限
±1%* |
基本誤差限
±1.5% |
基本誤差限
±2.5% |
||||||||||||||||||||
|
3321-15
|
|
|
1.5~7.5
|
-20~+60
|
-20~+50
|
≦95%
|
6.4
|
1
|
||||||||||||||
|
3321-25
|
|
|
6~42
|
|||||||||||||||||||
|
3321-40
|
8.4~84
|
8.4~160
|
6.5~200
|
1
1.6 2.5 |
1
|
|||||||||||||||||
|
3321-50
|
16.8~168
|
16.8~336
|
11~336
|
1
|
||||||||||||||||||
|
3321-80
|
34~340
|
34~680
|
34~1000
|
1
|
||||||||||||||||||
|
3321-100
|
51~510
|
51~1020
|
51~1850
|
1
|
||||||||||||||||||
|
3321-150
|
98~980
|
98~1960
|
130~3000
|
1
|
||||||||||||||||||
|
3321-200
|
170~1700
|
170~2550
|
140~4000
|
1
|
||||||||||||||||||
|
3321-250
|
200~2000
|
200~3450
|
200~6000
|
1
|
||||||||||||||||||
|
3321-300
|
400~4000
|
400~6000
|
250~7500
|
1
|
||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||
| 3321- | - | - | - | - | - | - | - | - |
| 外形結構 | |||||||||||||||||
|
15
|
15mm（管螺紋G1"） | ||||||||||||||||
|
25
|
25mm（管螺紋G1-1/4 "） | ||||||||||||||||
|
40
|
40mm（法蘭型） | ||||||||||||||||
|
50
|
50mm（法蘭型） | ||||||||||||||||
|
80
|
80mm（法蘭型） | ||||||||||||||||
|
100
|
100mm（法蘭型） | ||||||||||||||||
|
150
|
150mm（法蘭型） | ||||||||||||||||
|
200
|
200mm（法蘭型） | ||||||||||||||||
|
250
|
250mm（法蘭型） | ||||||||||||||||
| 1 |
300
|
300mm（法蘭型） | |||||||||||||||
| 輸出信號 | |||||||||||||||||
|
P
|
脈沖輸出 | ||||||||||||||||
|
T
|
現場液晶顯示 | ||||||||||||||||
|
M
|
現場顯示帶電流輸出（2線制） | ||||||||||||||||
| 2 |
J
|
配套流量積算儀 | |||||||||||||||
| 補償方式 | |||||||||||||||||
|
S
|
溫度，壓力設定，固定補償 | ||||||||||||||||
|
T
|
溫度傳感器，壓力固定補償 | ||||||||||||||||
|
P
|
壓力傳感器，溫度固定補償 | ||||||||||||||||
| 3 |
A
|
自動溫壓補償 | |||||||||||||||
| 測量精度 | |||||||||||||||||
|
A
|
精度（Accruacy)2.5% | ||||||||||||||||
|
B
|
精度(Accruacy)1.5% | ||||||||||||||||
| 4 |
C
|
精度 (Accruac)1% | |||||||||||||||
| 公稱壓力 | |||||||||||||||||
|
C1
|
PN1.0MPa | ||||||||||||||||
|
C2
|
PN1.6MPa | ||||||||||||||||
|
C3
|
PN2.5Mpa | ||||||||||||||||
|
C4
|
PN6.4Mpa | ||||||||||||||||
|
C5
|
PN15Mpa | ||||||||||||||||
|
C6
|
PN25Mpa | ||||||||||||||||
| 5 |
C7
|
PN40Mpa | |||||||||||||||
| 流動方向 | |||||||||||||||||
|
1
|
從左往右 | ||||||||||||||||
| 6 |
2
|
從右往左 | |||||||||||||||
| 加油系統 | |||||||||||||||||
|
Y
|
不帶加油系統 | ||||||||||||||||
| 7 |
N
|
帶加油系統(DN40口徑及DN40以上口徑有此功能） | |||||||||||||||
| 特殊選項 | |||||||||||||||||
|
1
|
質量流量 | ||||||||||||||||
| 8 |
2
|
體積流量 | |||||||||||||||
注：1.法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2.有*者為特殊訂貨
3.外形和連接尺寸同"3320液體渦輪流量傳感器"
